今回はエクセルで座標計算(座標値から位置を求める)のやり方についてです。
エクセルで距離と方向角の計算をしたいけどエクセルにどんな数式を入れたらいいか。と悩んでいませんか。
エクセルで座標計算(座標値から位置を求める)
測点を記入して座標の値を記入(基線)

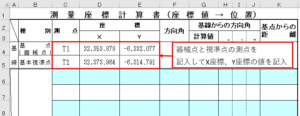

下の測量座標計算書に器械点と視準点の測点を記入してX座標、Y座標の値を記入しましょう！
4行目のC列にT1、5行目のC列にT2と記入する。
4行目のD列に32,353.878、4行目のE列に-6,332.077を記入し、5行目のD列に32,373.964、5行目のE列に-6,314.791と記入する。
座標からエクセルで方向角を求める(基線)
方向角の欄(4行目のF列)に下の赤囲いの数式をいれましょう！
方向角とは、X軸を基準にした時計回りの角度をいいます。
本ブログでは三角関数を使った座標の求め方も紹介してるので、方向角が分からない場合は以下の記事を本記事と合わせて読んでみてください。
【座標計算の求め方は？】三角関数を使って求めよう！手計算を理解出来る！
座標からエクセルで基線からの方向角を求める(基線)
計算値の欄(4行目のG列)に下の赤囲いの数式をいれましょう！
基線からの方向角の°(度)の欄(4行目のH列)に下の赤囲いの数式をいれましょう！
基線からの方向角の′(分)の欄(4行目のI列)に下の赤囲いの数式をいれましょう！

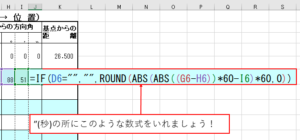

基線からの方向角の″(秒)の欄(4行目のJ列)に下の赤囲いの数式をいれましょう！
座標からエクセルで基点からの距離を求める(基線)
基点からの距離の欄(4行目のK列)に下の赤囲いの数式をいれましょう！
測点を記入して座標値を記入(求めたい測点)
下の測量座標計算書に求めたい測点を記入してX座標、Y座標の値を記入しましょう！
6行目のC列にNo.1と記入する。
6行目のD列に32,341.139、6行目のE列に-6,316.661と記入する。
座標からエクセルで方向角を求める(求めたい測点)
方向角の欄(6行目のF列)に下の赤囲いの数式をいれましょう！
座標からエクセルで基線からの方向角を求める(求めたい測点)
計算値の欄(6行目のG列)に下の赤囲いの数式をいれましょう！
基線から方向角の°(度)の欄(6行目のH列)に下の赤囲いの数式をいれましょう！
基線から方向角の′(分)の欄(6行目のI列)に下の赤囲いの数式をいれましょう！
基線から方向角の″(秒)の欄(6行目のJ列)に下の赤囲いの数式をいれましょう！
座標からエクセルで基点からの距離を求める(求めたい測点)
基点から距離の欄(6行目のK列)に下の赤囲いの数式をいれましょう！
まとめ
上記のような測量座標計算書を作ってエクセルで座標計算をしてみましょう！即利用くんが手元になくても計算出来るはずです。是非この記事を読んでエクセルで座標計算が出来るようになりましょう！
本ブログでは建設現場でよく使う土木の面積計算の求め方と測定した距離と方向角から座標値を求める方法も紹介しています。以下の記事を本記事と合わせて読んでみてください。
【土木の面積計算】は簡単？計算方法を分かりやすく解説！公式を覚えれば分かりやすい！
【測定した距離と方向角から座標値を求める方法】エクセルにある数式を入れて計算！
